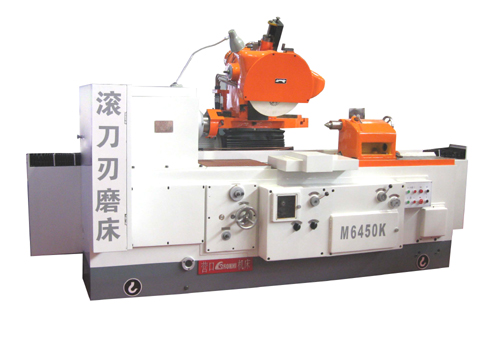

刃

磨

規

格

可磨滾刀最大直徑                                        毫米

Φ500

可磨滾刀最大長度                                        毫米

600

最大磨削齒面深度                                        毫米

100

被磨滾刀槽數                                                 個

6、7、8、9、10、11、12、14、16、18、20

螺旋槽導程                                                    毫米

2000～∞



機床外形尺寸（長×寬×高）                    毫米

3770×1640×1900



機床凈重         毛重                                       公斤

4500         6000







磨

頭

滑

板

系

統

最大砂輪直徑                                                 毫米

450

砂輪主軸轉速                                                 轉/分

1500

磨頭架垂直移動量                                        毫米

300

磨頭架手輪每轉的垂直移動量                    毫米

0.25

磨頭架橫向移動量                                        毫米

100

砂輪主軸套筒軸向移動量                            毫米

30

砂輪修正每次進給量                                    毫米

0.025

金剛石筆最大移動量                                    毫米

125

磨頭在水平面內最大的回轉角度                度

±15^o

砂輪主軸與水平面的角度                            度

15^o

磨頭滑板最大行程                                       毫米

850

磨頭滑板移動速度                                      米/分

2～8

頂

針

頂針距工作臺的高度                                毫米

300

前后頂針尖的最大距離                            毫米

1400

尾架套筒頂尖孔                                        莫氏

5#







液

壓

系

統

主油路調整壓力                                       公斤/厘米²

16～20

潤滑油路調整壓力                                   公斤/厘米²

1～2

液壓馬達調整壓力                                   公斤/厘米²

14～18

油泵流量                                                   升/分

100







電

動

機

砂輪主軸電動機                   千瓦              轉/分

3Kw      1500rpm

油泵電動機                           千瓦              轉/分

5．5Kw      1440 rpm

升降傳動電動機                   千瓦              轉/分

1.5Kw     1000 rpm

吸塵電動機                           千瓦              轉/分

0.75 Kw    2800 rpm
